2017/9/5 Deviation官網討論帖

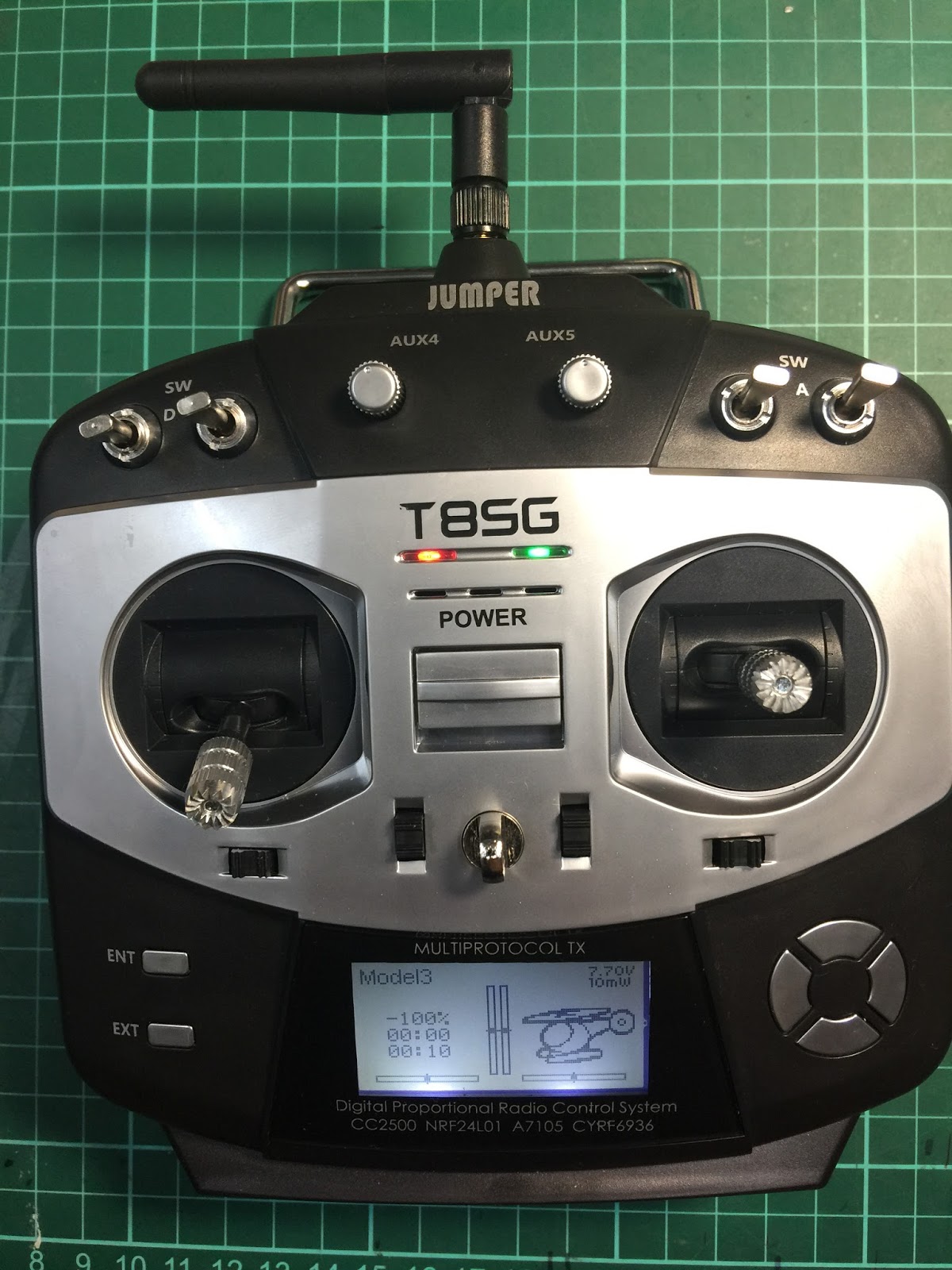

收到大陸寄來的 Jumper T8SG 遙控器,名字好像跟 F牌好相似?外觀也好相似, 只是它的尺寸小了一號! ^_^
這是一隻專為 Deviation 開源韌體(firmware)所設計的遙控器,基本上是改良於華科爾的 DEVO 7E 遙控器,更換了主要心臟(MCU)讓它可以支援中文顯示及更大容量,也就是 Deviation 論壇討論的 U7E(Ultimate 7E),共有四個三段開關(SWA~SWD)+2個旋鈕(AUX 4/5),最重要的是內建馭風四合一高頻頭模組,一次到位,再也不用改機了!
來的時候內建Deviation 2017/8/5的Nightly build. 0ac6094版
跟 華科爾 DEVO7E 差不多大!
教飛孔/模擬器/PPM輸出孔在遙控器上方 & 2dbi 全向性可換式天線
左右兩邊&背面沒東西
電池採用 2S 鋰電池 , 直接用平衡充接頭插上去即可! 電池最大尺寸95*30*16mm , 基本上跟 T8FG 電池尺寸相同,我沒有 T8FG , 隨便找一顆 2S 850mah 電池就上了!
常玩 Deviation 的朋友一定會問,那最重要的 USB 接口呢? 因為這台算是原型機,USB接口還沒完全弄好,目前在電池倉裡面左側,需要拆背蓋才能連接 ..........................
x
接下來就動手拆它吧!!
電路板配置跟 DEVO7E 有點像,正中央就是馭風的四合一高頻頭,一次到位,再讚一下! ^^
電路板特寫,USB機口在左下角,未來要想辦法改位置才行!
MCU 特寫 , STM32F103RCT6 / 256KB 的MCU!
這幾天初步測試結果, 整體效能跟手邊的 U7E 基本上相同,高頻頭不錯! 使用 S-FHSS & Frsky 協定時,都不需要調整頻率(Freq-fine)即可順利對頻成功! 四個高頻頭都能順利使用,基本上遙控距離也跟手邊 U7E 相同, 整體來說還不錯!
目前幾個建議改善的地方,
1, 螢幕的背光板(應該說背光模組設計不良)有兩個明顯LED光源,亮度均勻性不是很好,但使用上還布置於有大問題.
2, USB 接口待改位置.
3, 按鍵凸起來的部分不太夠,按起來有點吃力.
4, 搖桿沒有軸承,長期使用磨耗問題可能會浮現!
此遙控器目前還未上市,尚在測試階段,待續 .....................................................
